依托江苏冶金设计院在烧结、炼钢、炼铁、轧钢、冶金机械、工业炉等领域的工程总包地位，目前科宁阀门研发生产出具有自主知识产权的煤气专用蝶阀,气动快切阀,RTO炉专用风阀、船用脱硫脱硝挡板阀，单轴双挡板风门，电动百叶窗阀门，高温烟气插板门，烟道调节风门，圆形多叶蝶阀，电动调节阀,电动阀门执行器,气动阀门执行器等，深受众多业主的称赞！

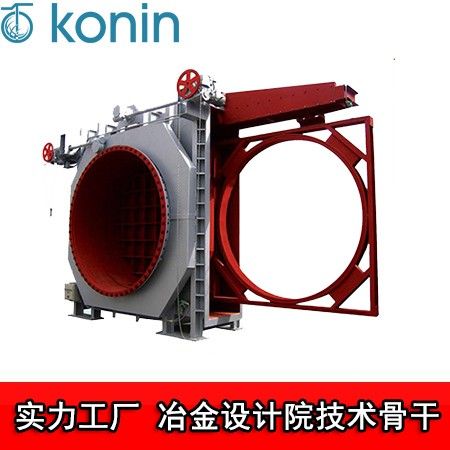

敞开式插板阀是以丁腈橡胶为原料的插板阀，具有刚性好，结构紧凑的特点
结构特点
1、敞开式插板阀的阀体采用框架式结构，
2、密封副部位采用不锈钢与橡胶密封，密封可靠，寿命长。
3、敞开式插板阀采用弹簧夹紧机构，同步性好。
4、敞开式插板阀密封圈装在阀板上，便于更换。
5、增加了水冷机构的冶金阀门，最高耐温可达450℃，尤其适用干法除尘系统。
6、配有多种驱动方式可供选择，液动、电动可实现计算机程序控制。
性能参数
|
公称压力MPa |
0.05MPa |
0.1MPa |
0.15MPa |
0.25MPa |
|
密封试验压力MPa |
0.055MPa |
0.11MPa |
0.165MPa |
0.275MPa |
|
强度试验压力MPa |
0.075MPa |
0.15MPa |
0.225MPa |
0.375MPa |
|
|
|
硅橡胶 |
氟橡胶 |
硬密封 |
|
适用温度 |
-20-100℃ |
-20-200℃ |
-20-300℃ |
-20-450℃ |
|
适用介质 |
空气、煤气、含尘煤气 |
|||
|
电源电压 |
380VAC |
|||
主要零件材料
|
适用温度（℃） |
≤120 |
≤250 |
≤300 |
|
|
主要材料 |
阀体 |
Q235焊接 |
Q235焊接 |
Q235焊接 |
|
阀板 |
Q235焊接 |
Q235焊接 |
Q235焊接 |
|
|
阀轴 |
45 |
45 |
45 |
|
|
密封圈 |
丁晴橡胶 |
硅橡胶 |
氟橡胶 |
|
|
波纹管 |
316L+254Smo |
316L+254Smo |
316L+254Smo |
|
|
|
|
|
|
|
